Охладители воздуха применяются на складах, в цехах, торговых центрах, на производстве и в энергетике. Они помогают снижать температуру, но требуют воды с предсказуемыми свойствами. Если вода содержит соли, взвеси или биологические включения, теплообмен падает, форсунки забиваются, а трубки покрываются налетом. В итоге оборудование работает с перегрузкой, чаще останавливается на промывку и ремонт.
Для объектов, где уже есть системы охлаждения, полезно посмотреть на реализованные проекты сайта https://inmeteh.org/blog/realizovannye-proekty/. Такие примеры помогают понять, какие решения применяются на практике. Однако копировать чужую схему без анализа воды не стоит. Состав воды, режим работы и материал контура меняют выбор оборудования.
Зачем охладителям воздуха водоподготовка
Вода в охладителях воздуха выполняет роль теплоносителя или рабочей среды для испарения. В обоих случаях ее качество напрямую влияет на эффективность. Накипь толщиной даже в доли миллиметра снижает теплопередачу. Это приводит к росту энергопотребления и износу компрессоров, насосов и вентиляторов. Иногда проблема выглядит как постоянные скачки давления. На самом деле причина часто скрыта в отложениях.
Водоподготовка решает несколько задач одновременно. Она убирает из воды лишние соли, задерживает механические частицы, подавляет рост бактерий и защищает металл от коррозии. В результате оборудование дольше сохраняет проектные параметры. Персонал реже занимается аварийной промывкой. А расход воды и реагентов становится более предсказуемым.
Кто-то считает, что достаточно обычного фильтра. Но это верно лишь для части случаев. Если вода жесткая, один картридж не спасет теплообменник. Точнее, он задержит крупный песок, но соли кальция пройдут дальше. Поэтому схему подбирают по анализу воды, а не по прайсу наугад.
Какие примеси мешают работе охладителей
Вода из скважины, водопровода или технического контура отличается по составу. Даже в одном регионе показатели меняются от сезона к сезону. Специалисты выделяют несколько групп примесей, которые особенно важны для охладителей воздуха.
• Минеральные соли кальция и магния. Они образуют накипь на теплообменных поверхностях.
• Железо и марганец. Эти элементы дают отложения и могут ускорять коррозию.
• Взвешенные частицы. Песок, глина и ржавчина забивают форсунки и фильтры.
• Органические соединения. Они служат питательной средой для микроорганизмов.
• Микроорганизмы и водоросли. Биопленка снижает теплоотдачу и создает неприятные запахи.
• Газы. Кислород и углекислый газ влияют на коррозионные процессы.
• Соли жесткости в высоких концентрациях. Они требуют умягчения или более глубокой очистки.
Отдельно стоит сказать про температуру. Теплая вода ускоряет реакции и рост бактерий. Холодная вода снижает риск, но не отменяет его. Поэтому в системе охлаждения важен не только состав, но и режим эксплуатации.
Основные схемы водоподготовки

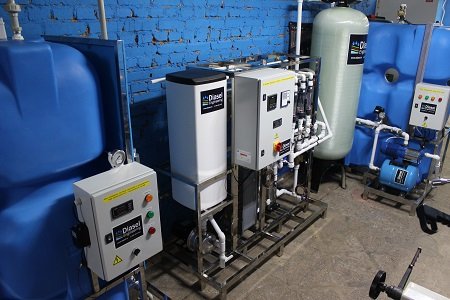

Установка водоподготовки для охладителей воздуха обычно включает несколько ступеней. Набор зависит от исходной воды и требований производителя. В простых случаях хватает механической очистки и умягчения. В сложных добавляют обратный осмос, дозирование реагентов и обеззараживание.
Механическая фильтрация задерживает песок, окалину и другие крупные частицы. Это базовая защита насосов и форсунок. Если ее убрать, даже хорошая умягчительная установка быстро выйдет из строя. Картриджи и фильтры промывки требуют регулярного контроля.
Умягчение удаляет соли жесткости. Ионообменная смола заменяет кальций и магний на натрий. Такой подход хорошо работает для большинства охладителей. Однако смола требует регенерации солью. Если расход воды большой, запас соли и объем баллона нужно считать заранее.
Обратный осмос дает более глубокую очистку. Он удаляет почти все соли и примеси. Но такая вода может быть агрессивной к металлу. Поэтому после осмоса иногда добавляют минерализацию или стабилизацию. Это не всегда нужно, однако проектировщики учитывают риск коррозии.
Дозирование реагентов помогает бороться с накипью, коррозией и биологическими обрастаниями. Насос-дозатор подает раствор в поток по заданной программе. Важно не переборщить. Избыток реагента так же вреден, как и недостаток. Поэтому контроль pH и других параметров обязателен.
Ультрафиолетовое обеззараживание снижает количество бактерий. Оно не заменяет фильтрацию, но хорошо дополняет ее. Для открытых контуров с теплой водой этот этап особенно полезен. Однако УФ-лампа требует питания и периодической замены.
В некоторых схемах применяют комбинацию методов. Например, фильтр, умягчитель, угольная колонна и УФ. Каждый элемент решает свою задачу. Главное, чтобы они не мешали друг другу. Иногда слишком сложная цепочка усложняет обслуживание без заметной выгоды.
Как подобрать установку под конкретный объект
Подбор начинается с анализа воды. Нужны данные по жесткости, железу, мутности, pH, щелочности и микробиологии. Разовые пробы дают общую картину. Но для нестабильного источника лучше сделать несколько анализов в разные периоды. Это помогает избежать сюрпризов.
Затем считают расход. Важно знать не только среднее потребление, но и пиковые значения. Охладитель может работать циклами. В момент включения расход воды резко растет. Если установка выбрана по среднему расходу, она не справится с пиком. Поэтому запас по производительности закладывают осознанно.
Следующий шаг — требования производителя охладителя. В паспорте часто указаны предельные значения жесткости, хлоридов, взвесей и pH. Игнорировать эти данные нельзя. Они связаны с гарантией и ресурсом оборудования. Если вода не соответствует нормам, производитель может отказать в сервисе.
Материалы тоже имеют значение. Медные трубки, алюминиевые ребра, нержавейка и пластик по-разному реагируют на воду. Где-то опасна высокая щелочность. Где-то — хлориды. Поэтому универсальной схемы не существует. Есть типовая логика, но настройка всегда индивидуальна.
Экономика проекта складывается из капитальных и эксплуатационных затрат. Дешевая установка может потреблять много соли, воды и электричества. Дорогая автоматика окупается не всегда. Однако на крупных объектах она снижает человеческий фактор. Баланс ищут на этапе проектирования.
Что входит в типовую установку
Состав оборудования зависит от задачи. Для большинства объектов можно описать базовый набор. Он не является обязательным, но помогает понять структуру.
• Фильтр механической очистки. Задерживает крупные частицы и защищает насосы.
• Установка умягчения. Снижает жесткость и предотвращает накипь.
• Бак соли или солевой раствор. Нужен для регенерации ионообменной смолы.
• Угольный фильтр. Удаляет часть органики, хлора и запахов.
• Система дозирования. Подает реагенты для стабилизации воды.
• Ультрафиолетовый обеззараживатель. Снижает риск биологического обрастания.
• Контроллер и датчики. Следят за расходом, жесткостью, pH и другими параметрами.
• Запорная арматура и трубопроводы. Обеспечивают обслуживание и переключение потоков.
Этот список можно сокращать или расширять. Например, для мягкой воды умягчитель иногда не нужен. Для технического контура с замкнутым циклом подход будет другим. Все зависит от исходных условий.
Монтаж и подключение
Монтаж водоподготовки лучше планировать вместе с охладительной системой. Тогда удается заранее предусмотреть площадку, дренаж, электрику и удобный доступ. Если оборудование ставят в готовое помещение, задача усложняется. Иногда приходится менять трассировку труб.
Порядок работ обычно выглядит так.
• Обследование объекта и отбор проб воды.
• Расчет требуемой производительности и выбор схемы.
• Подготовка площадки, подводок и дренажа.
• Монтаж фильтров, умягчителя и насосного оборудования.
• Подключение автоматики и датчиков.
• Промывка, наладка и вывод на рабочий режим.
• Передача документации и обучение персонала.
На каждом этапе есть нюансы. Например, умягчитель нельзя ставить после насоса без учета давления. Дренаж должен справляться с промывными сбросами. Электрика требует заземления и защиты от влаги. Если что-то упустить, система будет работать нестабильно.
После монтажа проводят пусконаладку. Специалисты проверяют расход, давление, качество воды на входе и выходе. Настраивают регенерацию и дозирование. Первое время параметры контролируют чаще. Затем переходят на плановый режим.
Автоматика и контроль
Автоматика снижает нагрузку на персонал. Контроллер управляет промывкой, регенерацией и насосами. Датчики отслеживают жесткость, pH, расход и уровень соли. При отклонении система подает сигнал или меняет режим. Это помогает заметить проблему до аварии.
Однако автоматика не отменяет ручной контроль. Раз в смену или раз в сутки оператор проверяет показания. Раз в месяц проводят более глубокий анализ. Иногда датчики требуют калибровки. Без этого даже хорошая система может работать по неверным данным.
Для удаленных объектов применяют телеметрию. Данные передаются на диспетчерский пульт. Это удобно для складов, производств и энергоцентров. Но на небольших установках достаточно локального контроллера. Главное — не экономить на защите от сухого хода и перелива.
Обслуживание и расходы
Водоподготовка требует регулярного внимания. Фильтры промывают или меняют по регламенту. Соль в баке поддерживают на нужном уровне. Смолу периодически проверяют на загрязнение. Мембраны обратного осмоса нуждаются в очистке. УФ-лампы теряют эффективность со временем.
Расходы делятся на несколько групп. Это соль, картриджи, реагенты, электричество и вода на промывку. Есть и сервисные работы. Если установка работает без обслуживания, экономия оказывается ложной. Ремонт теплообменника или замена насоса стоит дороже.
На практике окупаемость зависит от тарифа на энергию и стоимости ремонта. Чем крупнее объект, тем заметнее эффект. Даже небольшое снижение накипи дает стабильную экономию. Однако считать нужно честно, без завышенных ожиданий.
Типичные ошибки при установке
Ошибки часто связаны с спешкой. Проект делают без анализа воды. Оборудование покупают по цене, а не по задаче. В результате система не выходит на режим. Или работает, но требует постоянного вмешательства.
Вот несколько распространенных промахов.
• Установка умягчителя без учета пиковых расходов.
• Игнорирование качества исходной воды и сезонных изменений.
• Отсутствие байпаса для обслуживания без остановки системы.
• Экономия на автоматике и датчиках.
• Редкая замена картриджей и реагентов.
• Смешивание потоков без контроля качества.
• Неправильный дренаж промывных вод.
• Отсутствие обучения персонала.
Каждая из этих ошибок поправима. Но лучше избежать их на старте. Тогда установка водоподготовки приносит пользу, а не создает новые проблемы.
Что учесть в проекте
Проект должен учитывать не только сегодняшнюю нагрузку. У охладителей воздуха есть перспектива расширения. Если сразу заложить запас по производительности, позже не придется менять всю систему. Однако слишком большой запас тоже неудобен. Оборудование будет работать в неоптимальном режиме.
Важно предусмотреть место для обслуживания. К фильтрам и насосам нужен доступ. Бак соли должен удобно заполняться. Датчики стоит ставить так, чтобы их можно было снять без демонтажа труб. Эти мелочи сильно влияют на эксплуатацию.
Отдельный пункт — документация. Схемы, паспорта, инструкции и журнал обслуживания помогают персоналу. Если что-то случится, специалист быстрее разберется. Без документов система превращается в черный ящик.
И еще один момент. Водоподготовка для охладителей воздуха — это не разовое мероприятие. Это часть инженерной инфраструктуры. Ее нужно проектировать, запускать и обслуживать. Тогда охладители работают стабильно, а затраты остаются под контролем.
В итоге установка водоподготовки помогает защитить оборудование, снизить простои и сохранить теплотехнические характеристики. Главное — подходить к выбору схемы без шаблонов. Анализ воды, расчет нагрузок и грамотный монтаж дают предсказуемый результат.
