Импульсный трансформатор: подробное руководство по принципу работы, устройству и применению

Трансформаторы — невидимые герои мира электроники, без которых невозможно представить работу практически любого современного устройства, от зарядки для смартфона до сложного медицинского оборудования. Они преобразуют напряжение, обеспечивая компонентам необходимое питание. В то время как многие знакомы с громоздкими гудящими силовыми трансформаторами, работающими на стандартной частоте 50/60 Гц, существует и другой, более компактный и эффективный класс устройств. Например, отличным решением для многих задач является тороидальный трансформатор, который благодаря своей форме обладает превосходными электромагнитными характеристиками и минимальными полями рассеяния. Однако в мире высокочастотной силовой электроники правит бал его «младший брат» — импульсный трансформатор. Именно он лежит в основе всех современных импульсных блоков питания, инверторов и преобразователей. Давайте разберемся, что это за устройство, как оно работает и почему оно вытеснило классические аналоги из большинства бытовых и промышленных приборов.

Основы основ: что такое трансформатор и как он передает энергию?

Прежде чем погружаться в мир высоких частот и импульсных сигналов, необходимо освежить в памяти фундаментальный принцип работы любого трансформатора. В его основе лежит явление электромагнитной индукции, открытое Майклом Фарадеем. Если говорить просто, суть заключается в следующем: переменный электрический ток, протекая через катушку (обмотку), создает вокруг нее переменное магнитное поле. Если в это поле поместить вторую катушку, то переменное магнитное поле создаст (индуцирует) в ней электрический ток.

Энергия в трансформаторе передается не напрямую через провода, а опосредованно, через магнитное поле. Магнитопровод (сердечник) служит своего рода «магистралью» для этого поля, концентрируя его и направляя от одной обмотки к другой с минимальными потерями.

Ключевыми элементами любого трансформатора являются:

• Первичная обмотка — катушка, на которую подается входное напряжение.


• Вторичная обмотка (или несколько вторичных обмоток) — катушка, с которой снимается преобразованное напряжение.


• Магнитопровод (сердечник) — элемент из ферромагнитного материала, на который намотаны обмотки. Он многократно усиливает магнитное поле.

Импульсный трансформатор: революция высоких частот

Если фундаментальный закон электромагнитной индукции един для всех, то в чем же принципиальное отличие импульсного трансформатора от его низкочастотного «собрата»? Ответ кроется не в физическом явлении как таковом, а в режиме работы, используемых материалах и, самое главное, в рабочей частоте. Классический силовой трансформатор работает от бытовой сети с частотой 50 или 60 Герц. Импульсный же трансформатор (ИТ) функционирует на частотах, которые в сотни, тысячи, а иногда и в десятки тысяч раз выше — от 20 кГц до нескольких МГц.

Это кардинальное различие в частоте имеет колоссальные последствия. Основное уравнение трансформатора связывает напряжение, частоту, количество витков и сечение магнитопровода. Не углубляясь в сложные формулы, можно сформулировать простое правило:

Чем выше рабочая частота трансформатора, тем меньший размер сердечника и меньшее количество витков в обмотках требуется для передачи той же самой мощности. Это главный секрет компактности и легкости современных блоков питания.

Именно поэтому зарядное устройство для ноутбука мощностью 90 Вт умещается на ладони, в то время как трансформатор на 50 Гц аналогичной мощности был бы тяжелым металлическим «кирпичом» размером с кулак и весом в несколько килограммов. Повышение частоты позволило совершить настоящую революцию в силовой электронике, сделав устройства меньше, легче и эффективнее.

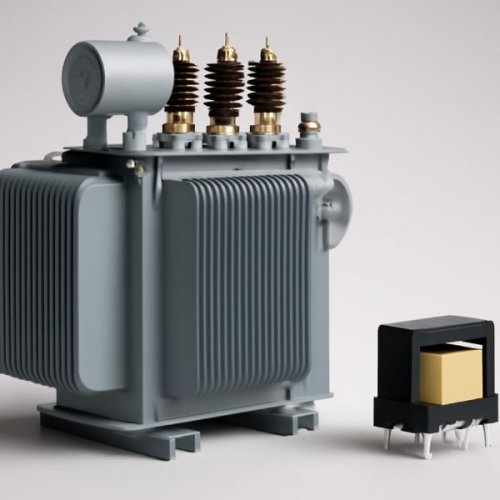

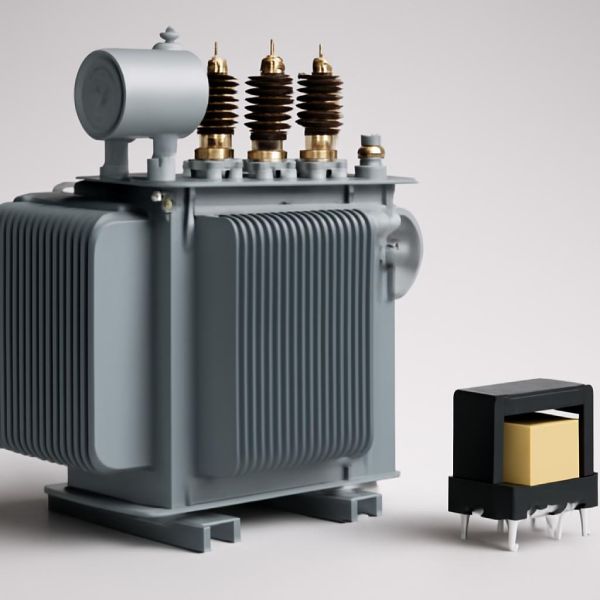

Наглядная демонстрация влияния рабочей частоты на габариты трансформатора при одинаковой передаваемой мощности.

Сердце трансформатора: почему феррит, а не сталь?

Однако просто повысить частоту на обычном трансформаторе из электротехнической стали не получится. Здесь мы сталкиваемся со второй ключевой особенностью ИТ — материалом сердечника. Сердечники классических трансформаторов делают из тонких пластин специальной электротехнической стали. Этот материал прекрасно работает на частоте 50/60 Гц, но на высоких частотах становится абсолютно непригодным из-за катастрофических потерь энергии.

Существует два основных вида потерь в сердечнике:

1. Потери на вихревые токи (токи Фуко). Переменное магнитное поле индуцирует ток не только во вторичной обмотке, но и в самом материале сердечника, если он является проводником. Эти паразитные токи, циркулирующие внутри металла, просто нагревают его, бесполезно рассеивая энергию. Величина этих потерь растет пропорционально квадрату частоты, поэтому на десятках килогерц стальной сердечник раскалился бы за считанные секунды.


2. Потери на гистерезис. Это энергия, которая тратится на постоянное перемагничивание доменов материала сердечника в каждом цикле переменного поля. Эти потери также растут прямо пропорционально частоте.

Для решения этой проблемы в импульсных трансформаторах применяют совершенно другие материалы — ферриты. Ферриты — это сложные оксиды железа с примесями других металлов (марганца, цинка, никеля), которые по своей сути являются магнитными полупроводниками или диэлектриками. Они обладают высоким электрическим сопротивлением, которое в миллионы раз больше, чем у стали. Благодаря этому вихревые токи в ферритовом сердечнике практически отсутствуют даже на очень высоких частотах. Именно это свойство делает их незаменимыми в импульсной технике.

Ферритовый сердечник — это компромисс между хорошими магнитными свойствами и крайне низкими электрическими потерями, что делает его идеальным материалом для работы на высоких частотах.

Кроме того, импульсные трансформаторы работают не с плавной синусоидой, а с прямоугольными импульсами напряжения. Управление выходной мощностью и напряжением осуществляется методом широтно-импульсной модуляции (ШИМ), при котором специальный контроллер изменяет не амплитуду, а длительность (ширину) этих импульсов, подаваемых на первичную обмотку. Это позволяет создавать очень точные и стабильные источники питания.

Принцип работы импульсного трансформатора в реальной схеме

Важно понимать, что импульсный трансформатор (ИТ) никогда не работает в одиночку. Он является сердцем, но не всем организмом, сложной электронной схемы, называемой импульсным преобразователем напряжения или импульсным источником питания (ИИП). В отличие от классического трансформатора, который можно просто включить в розетку 220В, ИТ требует специальной «обвязки» для своей работы. Типичный ИИП состоит из нескольких функциональных блоков:

• Входной фильтр и выпрямитель: Преобразует переменное напряжение сети (например, 220В AC) в постоянное высокое напряжение (около 310В DC).


• Силовой ключ: Обычно это мощный высокочастотный транзистор (MOSFET или IGBT), который работает как сверхбыстрый выключатель.


• ШИМ-контроллер (PWM controller): «Мозг» всей схемы. Это микросхема, которая генерирует управляющие импульсы для силового ключа, включая и выключая его с высокой частотой и регулируя длительность импульсов для стабилизации выходного напряжения.


• Импульсный трансформатор: Обеспечивает гальваническую развязку между входной и выходной цепями, а также преобразует напряжение до нужного уровня.


• Выходной выпрямитель и фильтр: Преобразует высокочастотные импульсы со вторичной обмотки трансформатора в стабильное постоянное напряжение, которое и питает нагрузку.

Существует множество различных схемотехнических решений (топологий) для построения импульсных преобразователей. Рассмотрим две самые распространенные из них, чтобы понять, как именно работает трансформатор в их составе.

Обратноходовой преобразователь (flyback converter)

Это одна из самых популярных и простых топологий, используемая в маломощных источниках питания, таких как зарядные устройства для телефонов, адаптеры для ноутбуков и светодиодные драйверы. Особенность работы трансформатора здесь в том, что он функционирует скорее как двух-обмоточный дроссель (накопитель энергии), а не как классический трансформатор.

Процесс работы можно разделить на два такта:

1. Такт накопления энергии. ШИМ-контроллер подает на силовой ключ открывающий импульс. Ключ открывается, и через первичную обмотку трансформатора начинает течь ток. В этот момент энергия от источника не передается в нагрузку, а накапливается в магнитном поле сердечника трансформатора. Диод на выходе вторичной обмотки закрыт, так как полярность напряжения на ней обратная.


2. Такт отдачи энергии. ШИМ-контроллер закрывает ключ. Ток в первичной обмотке резко прерывается. Согласно закону электромагнитной индукции, это вызывает возникновение ЭДС самоиндукции. Магнитное поле в сердечнике начинает «схлопываться», индуцируя напряжение во всех обмотках. Полярность этого напряжения меняется на противоположную. Теперь диод на выходе открывается, и вся энергия, накопленная в сердечнике, через него передается в сглаживающий конденсатор и далее в нагрузку.

Эти два такта непрерывно сменяют друг друга с частотой в десятки или сотни килогерц. Регулируя длительность первого такта (ширину импульса), ШИМ-контроллер точно дозирует количество энергии, накапливаемой в трансформаторе за один цикл, тем самым поддерживая стабильное напряжение на выходе независимо от изменений нагрузки или входного напряжения.

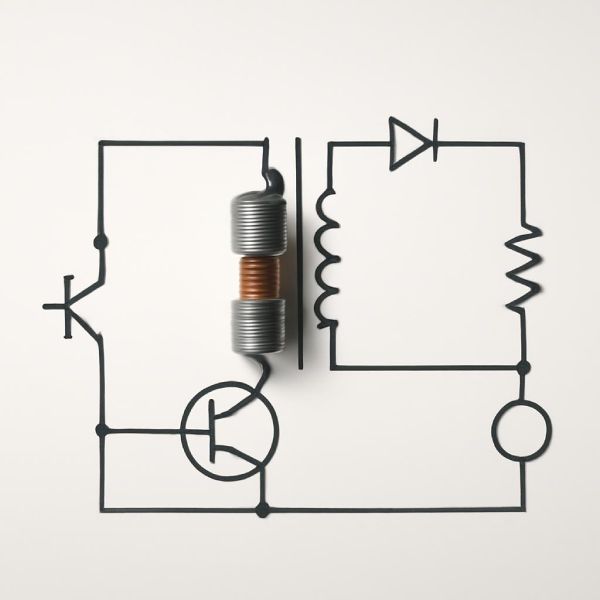

Принципиальная схема обратноходового преобразователя, где трансформатор работает в режиме накопления и отдачи энергии.

Прямоходовой преобразователь (forward converter)

Эта топология чаще применяется в источниках питания средней мощности (от 100 до 500 Вт), например, в компьютерных блоках питания ATX. В отличие от обратноходового, здесь трансформатор работает в более привычном, «классическом» режиме — он передает энергию напрямую, пока силовой ключ открыт.

Ключевое различие: в обратноходовом (Flyback) преобразователе энергия сначала запасается в сердечнике и лишь затем передается в нагрузку. В прямоходовом (Forward) — энергия передается в нагрузку непосредственно в момент, когда ключ открыт.

Когда ключ открыт, ток течет через первичную обмотку, и одновременно во вторичной обмотке индуцируется напряжение, которое через открытый диод питает нагрузку. Однако здесь возникает серьезная проблема: после закрытия ключа сердечник остается намагниченным. Если в следующем цикле снова подать на него импульс той же полярности, он войдет в насыщение (перестанет усиливать магнитное поле), что приведет к резкому скачку тока и выходу ключа из строя. Для борьбы с этим в схему вводят специальную цепь размагничивания сердечника (часто это третья обмотка, намотанная в противофазе), которая после закрытия ключа возвращает магнитный поток в сердечнике к нулевому значению, подготавливая его к следующему циклу. Это несколько усложняет конструкцию трансформатора и схемы в целом, но позволяет передавать значительно большую мощность по сравнению с Flyback-топологией при тех же габаритах.

Сравнение импульсных и низкочастотных трансформаторов: что выбрать?

Теперь, когда мы разобрались с принципами работы импульсных преобразователей, становится очевидно, что сравнивать импульсный и классический силовой трансформатор «в лоб» не совсем корректно. Правильнее сравнивать два подхода к построению источника питания: современный импульсный и традиционный линейный (на базе низкочастотного трансформатора). Хотя в основе обоих подходов лежит преобразование напряжения, их характеристики, области применения и требования к схемотехнике различаются кардинально. Для наглядности сведем ключевые отличия в единую таблицу.

Параметр Импульсный источник питания (ИИП) Линейный источник питания (на базе НЧ трансформатора) Рабочая частота Высокая (20 кГц – 2 МГц) Низкая (50 / 60 Гц) Материал сердечника трансформатора Феррит, порошковое железо Электротехническая сталь Габариты и вес Очень малые, легкие Большие, тяжелые Коэффициент полезного действия (КПД) Высокий (85–97%) Средний или низкий (40–75%) Уровень электромагнитных помех (ЭМП) Высокий, требует обязательной фильтрации Очень низкий Сложность схемы Высокая, много активных компонентов Низкая, простая и надежная Диапазон входных напряжений Широкий (например, 90–264 В) Узкий, рассчитан на конкретное напряжение Пульсации на выходе Присутствуют высокочастотные пульсации Очень низкий уровень пульсаций

Ключевые преимущества импульсных преобразователей

Из таблицы видно, что у импульсной технологии есть несколько неоспоримых достоинств, которые и обусловили ее повсеместное распространение:

• Компактность и малый вес. Это главное и самое очевидное преимущество. Возможность передавать большую мощность через миниатюрный трансформатор позволила уменьшить размеры и вес электроники в десятки раз.


• Высокий КПД. В линейных источниках питания избыток напряжения просто рассеивается в виде тепла на стабилизаторе. В ИИП силовой ключ работает в двух режимах: либо полностью открыт (минимальное сопротивление и падение напряжения), либо полностью закрыт (ток не течет). Потери происходят только в короткие моменты переключения, что делает систему очень эффективной. Высокий КПД означает меньше нагрева, что позволяет отказаться от громоздких радиаторов.


• Широкий диапазон входных напряжений. Благодаря ШИМ-регулированию, импульсный блок питания легко компенсирует изменения входного напряжения, поддерживая на выходе стабильное значение. Именно поэтому большинство современных зарядок и адаптеров являются универсальными и могут работать в сетях по всему миру (от 100 до 240 Вольт).

Недостатки и «подводные камни»

Разумеется, у этой технологии есть и обратная сторона медали, которая ограничивает ее применение в некоторых специфических областях:

• Сложность схемы и ремонтопригодность. ИИП содержит значительно больше компонентов: ШИМ-контроллер, силовой ключ, высокочастотные диоды, дроссели, конденсаторы. Это усложняет разработку, диагностику и ремонт устройства.


• Высокочастотные помехи. Процесс быстрого переключения мощных токов генерирует широкий спектр электромагнитных помех. Эти помехи могут проникать обратно в питающую сеть и излучаться в эфир, мешая работе другой аппаратуры. Для борьбы с ними в схему обязательно вводят сложные входные и выходные LC-фильтры, что частично увеличивает стоимость и размеры устройства.


• Выходные пульсации. Несмотря на фильтрацию, на выходе ИИП всегда присутствует остаточная высокочастотная пульсация напряжения. Для большинства цифровых устройств это некритично, но для чувствительной аналоговой техники (например, высококачественных усилителей звука, точных измерительных приборов) эти пульсации могут быть неприемлемы.

Выбор в пользу импульсной технологии — это, по сути, размен массивного, но простого «куска железа» на сложную, интеллектуальную электронику ради достижения высочайших показателей эффективности и компактности.

Сферы применения и как отличить импульсный трансформатор

Благодаря своим уникальным характеристикам, импульсные трансформаторы и источники питания на их основе стали стандартом де-факто практически во всех сферах современной электроники. Если в устройстве есть плата с электронными компонентами и оно включается в розетку или питается от аккумулятора, вероятность встретить там ИИП приближается к 100%. Их можно найти повсюду:

• Бытовая электроника: Это самая массовая сфера. Зарядные устройства для смартфонов, планшетов, ноутбуков, блоки питания для телевизоров, игровых приставок, мониторов, аудиосистем — все они построены на базе импульсных преобразователей.


• Компьютерная техника: Блоки питания ATX для персональных компьютеров, серверные источники питания, питание материнских плат и видеокарт (локальные VRM-преобразователи) — все это сложные многоканальные ИИП.


• Светотехника: Драйверы для светодиодных лент, ламп и светильников являются специализированными импульсными источниками тока, а не напряжения.


• Промышленная автоматика: Блоки питания для ПЛК (программируемых логических контроллеров), датчиков, исполнительных механизмов, частотные преобразователи для управления электродвигателями.


• Телекоммуникационное оборудование: Источники питания для роутеров, коммутаторов, базовых станций сотовой связи.


• Медицинская техника: В сложном оборудовании, таком как аппараты УЗИ, МРТ, системы жизнеобеспечения, используются высоконадежные ИИП с повышенными требованиями к безопасности и уровню помех.


• Альтернативная энергетика: Сетевые и гибридные инверторы для солнечных панелей, контроллеры заряда аккумуляторов — все это мощные импульсные преобразователи.

Импульсный трансформатор — это невидимый труженик, который сделал возможной миниатюризацию и повышение эффективности всей современной цифровой цивилизации. Он прячется в каждом гаджете, но его роль невозможно переоценить.

Визуально отличить импульсный трансформатор от низкочастотного довольно просто. Он значительно меньше и легче при сопоставимой мощности. Чаще всего его обмотки покрыты характерной желтой или лавсановой изоляционной лентой. Сердечник, если он виден, имеет темно-серый или черный цвет и матовую, керамическую на вид текстуру, в отличие от блестящих металлических пластин стального сердечника.

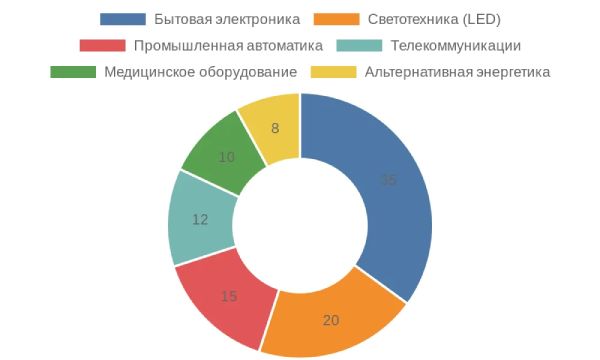

Распределение областей применения импульсных трансформаторов

Эффективность и компактность импульсных технологий привели к их доминированию в различных секторах. Диаграмма ниже наглядно показывает примерное распределение долей рынка по основным сферам применения.

Заключение

Мы подробно рассмотрели, как работает импульсный трансформатор, и убедились, что его функционирование неразрывно связано с высокочастотной схемотехникой. Переход на высокие частоты и использование ферритовых материалов позволили создать компактные, легкие и чрезвычайно эффективные источники питания, которые сегодня являются основой всей электроники. Понимание этих принципов помогает не только лучше ориентироваться в мире современных технологий, но и осознанно подходить к выбору и эксплуатации электронных устройств.

При выборе блока питания или зарядного устройства всегда обращайте внимание на его характеристики и не экономьте на качестве. Надежный импульсный источник питания — залог долгой и безопасной работы вашей техники. Не бойтесь изучать новое и погружаться в детали, ведь именно из таких, на первый взгляд сложных, компонентов и складывается наш высокотехнологичный мир. Продолжайте исследовать, и мир электроники откроет вам еще много удивительных секретов!
