Принцип работы и основные отличия кожухотрубных теплообменников?

Кожухотрубные теплообменники представляют собой классический и один из наиболее широко распространенных типов теплообменного аппарата, чья конструкция проверена десятилетиями интенсивной промышленной эксплуатации. Их фундаментальный принцип работы основан на передаче тепла между двумя рабочими средами через стенку трубок, при этом одна среда движется внутри трубок, а вторая — в пространстве между внешней поверхностью этих трубок и внутренней поверхностью окружающего их кожуха. Эти аппараты часто называют также кожухотрубчатые теплообменники, что является полным синонимом. Их ключевое отличие от более современных компактных моделей, таких как пластинчатые или спиральные аппараты, заключается в самой концепции конструкции: это крупногабаритное, мощное и исключительно надежное оборудование, рассчитанное на работу в тяжелых условиях, с агрессивными, высокотемпературными средами и под экстремальным давлением.

Основной принцип действия базируется на рекуперативном теплообмене. Тепловой поток проходит последовательно несколько этапов: от более горячего теплоносителя к внутренней стенке трубки (или к внешней, в зависимости от схемы) путем конвекции, затем через саму материал стенки за счет теплопроводности, и далее от противоположной стенки к холодному теплоносителю также посредством конвекции. Эффективность этого процесса в кожухотрубном аппарате повышается за счет организации движения потоков, часто по схеме противотока или многократного перекрестного тока, что достигается установкой специальных перегородок в межтрубном пространстве и использованием нескольких ходов по трубкам.

Главные отличия кожухотрубных теплообменников от других типов заключаются в следующем:

1. Конструктивная мощь и выносливость. Это аппараты с огромным запасом прочности. Они способны десятилетиями работать под давлением в сотни атмосфер и при температурах, ограниченных лишь стойкостью конструкционных материалов (до 600-700°C и выше). Ни один пластинчатый аппарат не может приблизиться к таким параметрам.
2. Универсальность по отношению к качеству сред. Они могут эффективно работать с теплоносителями, содержащими механические примеси, взвеси, шламы, или с вязкими жидкостями. Диаметр трубок и конфигурация межтрубного пространства подбираются так, чтобы минимизировать риск засорения. Это делает их незаменимыми в нефтепереработке, химическом синтезе и энергетике.
3. Высокая ремонтопригодность. Многие узлы, такие как трубные пучки, могут быть демонтированы, отремонтированы или заменены целиком. Часто возможен ремонт непосредственно на месте эксплуатации без замены всего корпуса.
4. Относительно низкая компактность. По удельной площади теплообмена с единицы объема они существенно уступают пластинчатым аппаратам. Для передачи одинакового количества тепла кожухотрубный теплообменник будет значительно больше и тяжелее.
5. Сложность управления тепловыми режимами. Из-за большой массы металла и значительного объема рабочих сред аппарат обладает высокой тепловой инерционностью. Быстро изменить его режим работы или температуру выходящих потоков сложно.

Как устроены и где применяются кожухотрубные теплообменники?

Конструкция кожухотрубчатого теплообменника представляет собой сложный инженерный узел, каждый элемент которого выполняет строго определенную функцию.

Основные элементы устройства:

Кожух. Это основной цилиндрический корпус аппарата, сваренный из толстостенной стали или специальных сплавов. Он рассчитан на высокое внутреннее или наружное давление. Кожух закрыт с торцов эллиптическими или полусферическими днищами.

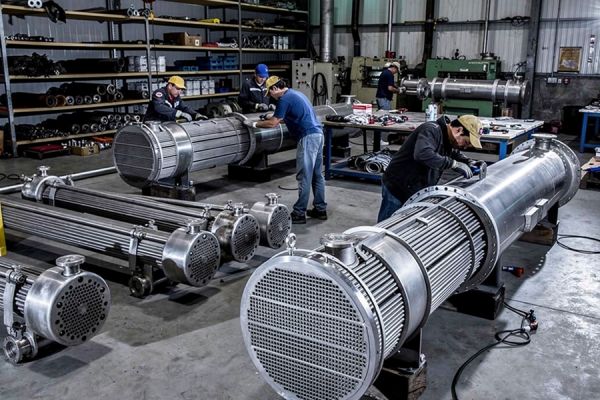

Трубная система (трубный пучок). Сердце аппарата — это множество трубок, закрепленных в трубных решетках. Трубки могут быть прямыми (в этом случае аппарат имеет неподвижные трубные решетки) или U-образными (изогнуты в форме буквы "U", что позволяет компенсировать тепловое расширение). Для увеличения поверхности теплообмена иногда используют ребристые или биметаллические трубки.

Трубные решетки. Массивные диски, в которые вальцуются, привариваются или паяются концы трубок. Решетки герметично разделяют трубное и межтрубное пространства и часто являются частью разъемных крышек-камер.

Распределительные камеры (крышки). Расположены с торцов кожуха и служат для подвода и отвода теплоносителя, движущегося по трубкам. В них могут устанавливаться перегородки для организации многоходовой схемы (2, 4, 6 ходов) по трубному пространству, что увеличивает скорость потока и улучшает теплообмен.

Перегородки в межтрубном пространстве. Это один из ключевых элементов для повышения эффективности. Они выполняют две задачи: поддерживают трубки, предотвращая их вибрацию и прогиб, и организуют движение потока в межтрубном пространстве, направляя его поперек трубного пучка (сегментные перегородки) или по сложной траектории (перегородки желобчатого типа). Это создает турбулентность и многократно увеличивает коэффициент теплоотдачи.

Опоры. Массивные стальные опоры, позволяющие надежно закрепить аппарат на фундаменте и компенсировать его вес и тепловые расширения.

Сферы применения кожухотрубных теплообменников невероятно обширны, и их можно систематизировать по отраслям:

1. Энергетика и теплоснабжение.

• Поверхности нагрева паровых котлов (экономайзеры, пароперегреватели).
• Конденсаторы паровых турбин — здесь в трубках циркулирует охлаждающая вода, а в межтрубном пространстве конденсируется отработанный пар огромного объема.
• Промежуточные пароперегреватели и регенеративные подогреватели питательной воды на ТЭС и АЭС.
• Сетевые подогреватели в крупных котельных для подготовки теплоносителя.

2. Нефтегазовая и нефтехимическая промышленность.

• Технологические теплообменники на установках перегонки нефти, крекинга, риформинга (подогреватели сырья, холодильники продуктов).
• Конденсаторы-холодильники на газоперерабатывающих заводах.
• Аппараты для охлаждения или нагрева высоковязких продуктов, мазута, гудрона.

3. Химическая промышленность.

• Реакторы с теплообменными элементами.
• Испарители и кристаллизаторы.
• Аппараты для работы с агрессивными средами, где используются трубки из специальных сплавов, графита или с эмалевым покрытием.

4. Судостроение.

• Маслоохладители и подогреватели топлива для судовых дизелей.
• Охладители наддувочного воздуха (интеркулеры).

5. Холодильная техника.

• Испарители и конденсаторы в крупных промышленных холодильных установках, где в качестве хладагента используется аммиак.

6. Общепромышленное применение.

• Охладители технологических жидкостей в металлургии, машиностроении.
• Подогреватели воздуха в системах вентиляции больших цехов.

Решение кожухотрубный теплообменник купить обычно принимается для крупных стационарных объектов, где на первый план выходят надежность, долговечность и способность работать в составе технологической линии десятилетиями, а не компактность или легкость регулирования.

Главные преимущества, срок службы, обслуживание и ремонтопригодность!

Преимущества кожухотрубных теплообменников вытекают из их конструктивных особенностей и определяют области, где они остаются безальтернативными.

Предельная надежность и прочность. Способность выдерживать колоссальные давления и термические нагрузки делает их основой для критически важных процессов в энергетике и химии. Отказ такого аппарата может остановить все производство.

Высокая ремонтопригодность. Конструкция позволяет производить локальный ремонт. Можно заглушить отдельную поврежденную трубку, заварить трещину в кожухе, заменить уплотнения разъемных соединений. При серьезных повреждениях часто возможна замена всего трубного пучка без замены дорогостоящего кожуха.

Устойчивость к загрязненным средам. Широкие проходные сечения в межтрубном пространстве и возможность применения трубок большого диаметра (до 57 мм и более) позволяют работать с жидкостями, содержащими значительные механические примеси, без риска быстрого засорения.

Большой диапазон рабочих параметров. Температура от криогенных значений до +1000°C (в специальном исполнении), давление от глубокого вакуума до 1000 атмосфер и выше.

Отличная компенсация тепловых расширений. Конструкции с плавающей головкой, U-образными трубками или линзовыми компенсаторами на кожухе надежно защищают аппарат от разрушающих напряжений при неравномерном нагреве.

Значительный ресурс и срок службы. При правильной эксплуатации и своевременном обслуживании срок службы аппарата может превышать 25-30 лет, а в энергетике часто достигает 40-50 лет.

Срок службы кожухотрубного теплообменника зависит от множества факторов:

• Коррозионная стойкость материалов. Применение углеродистой стали в агрессивных средах резко сокращает ресурс. Использование нержавеющих сталей, титана, медно-никелевых сплавов, биметаллических трубок продлевает его на десятилетия.
• Качество эксплуатации. Соблюдение режимов по давлению и температуре, отсутствие гидроударов, контроль за качеством теплоносителей (жесткость воды, содержание абразивов, агрессивных ионов).
• Регулярность и качество технического обслуживания. Своевременная очистка от отложений предотвращает подтрубную коррозию и локальный перегрев.

Обслуживание и ремонтопригодность — это сильнейшая сторона данного типа аппаратов. Обслуживание делится на плановое и аварийное.

Плановое техническое обслуживание включает:

• Наружный осмотр: Контроль за состоянием изоляции, выявление видимых деформаций, следов протечек через разъемные соединения.
• Контрольно-измерительные операции: Проверка давления, температур, сравнение текущих параметров с паспортными данными для выявления снижения эффективности (загрязнения).
• Очистка поверхностей: В зависимости от типа отложений применяется:
• Механическая очистка: Скребками, ершами, гидропушками для удаления твердых отложений из трубок и с внешней поверхности пучка.
• Химическая промывка: Циркуляция растворов кислот или щелочей для растворения накипи и технологических отложений.
• Гидродинамическая промывка: Мощной струей воды под высоким давлением.
• Подтяжка разъемных соединений (фланцев камер).

Ремонтные работы возможны благодаря разборной или частично разборной конструкции:

Заглушение трубок. При обнаружении течи в одной или нескольких трубках их концы в трубных решетках развальцовываются специальными пробками. Допустимый процент заглушенных трубок указывается в паспорте (обычно до 10%).

Замена уплотнений. Замена прокладок во фланцевых соединениях распределительных камер.

Ремонт трубных решеток. Заварка трещин, наплавление и последующая механическая обработка.

Замена трубного пучка. При массовом повреждении трубок (коррозия, эрозия) или при необходимости изменения технологических параметров пучок может быть демонтирован и заменен на новый. Это дорогостоящая, но распространенная практика, позволяющая дать вторую жизнь корпусу аппарата.

Ремонт кожуха. Заварка коррозионных раковин, установка ремонтных вставок, замена участков.

Расчет теплообменника кожухотрубчатого — это сложная инженерная задача, учитывающая тепловые, гидравлические и прочностные аспекты. Он включает определение необходимой поверхности теплообмена, выбор диаметра и длины трубок, количества ходов, типа и шага перегородок, а также проверку на вибрационную прочность и компенсацию тепловых расширений. Для предварительной оценки иногда используются онлайн-калькуляторы (расчет кожухотрубного теплообменника), но для проектирования реального аппарата требуется работа специализированных инженерных программ и опытных инженеров-теплотехников. При выборе поставщика важно изучать репутацию и компетенции производителя кожухотрубного теплообменника, так как качество изготовления, монтажа и сварки напрямую влияет на безопасность и ресурс.

Отдельно стоит упомянуть кожухопластинчатый теплообменник — это гибридная конструкция, сочетающая в себе корпус (кожух) от классического аппарата и теплообменный пакет из гофрированных пластин (как в пластинчатом теплообменнике), помещенный внутрь. Такое решение применяется для повышения компактности и эффективности при сохранении возможности работы на высоких давлениях, характерных для кожуха. Однако ремонтопригодность у таких моделей ниже, чем у чисто кожухотрубных.

Таким образом, кожухотрубный теплообменник остается незаменимым решением для тяжелой промышленности, где важны не компактность и легкость регулирования, а беспрецедентная надежность, выносливость и способность работать в экстремальных условиях. Это оборудование стратегического назначения, и его правильный выбор, основанный на грамотном расчете и учете условий эксплуатации, обеспечивает стабильность технологических процессов на долгие годы.
